Comment installer et configurer ma B-box 2

Contenu du kit

Branchez le modem à l'ordinateur

  1. Raccordez l’adaptateur d’alimentation à la prise de courant et au modem [PWR]
  2. Reliez votre modem à votre ligne téléphonique. Le câble téléphonique fourni dans votre pack doit relier votre modem au connecteur prévu à cet effet sur votre filtre ou sur un adapteur au réseau téléphonique. [xDSL]
  3. Branchez une extrémité du câble réseau à l’ordinateur et l’autre au modem [ETH1]

Comment installer et configurer ma B-box 2

La face arrière du modem B-box 2

Mettez en marche votre modem

Mettez en marche votre modem en appuyant sur le témoin Comment installer et configurer ma B-box 2. Le modem est prêt à l’emploi après un test automatique (environ 90 secondes).

Comment déterminer le statut du modem?



Comment installer et configurer ma B-box 2



Comment installer et configurer ma B-box 2 USB

Toujours éteint : le port USB de la B-box 2 est désactivé.



Comment installer et configurer ma B-box 2 Internet - Bleu

Allumé : Le modem est connecté à Internet .
Clignotant : Le modem essaye de se connecter à Internet.
Éteint  : Le modem n'est pas connecté à Internet.



Comment installer et configurer ma B-box 2 Wi-Fi - Bleu

Allumé : Le Wifi est activé dans le modem.
Éteint  : Le Wifi est désactivé.



Comment installer et configurer ma B-box 2 Phone 1 et Phone 2 - Bleu

Allumé : Le service VOIP est correctement configuré et actif dans le modem.
Clignote : Le service VOIP est en cours d'utilisation.
Éteint  : Le service VOIP n'est pas configuré ou mal configuré dans le modem, et/ou n'est pas actif.



Comment installer et configurer ma B-box 2TV (LAN 3 et LAN 4) - Bleu

Allumé : (si la configuration du port est changée et il fonctionne comme un port LAN régullier) Un périphérique réseau est branché au port LAN port et allumé.
Éteint  : (si la configuration du port est changée et il fonctionne comme un port LAN régullier) Un périphérique réseau n’est pas branché au port LAN port ou est éteint.



Comment installer et configurer ma B-box 2LAN (LAN 1 et LAN 2) - Bleu

Allumé : Un périphérique réseau est branché au port LAN port et allumé.
Éteint  : Un périphérique réseau n’est pas branché au port LAN port ou est éteint.



Comment installer et configurer ma B-box 2 DSL - Bleu

Allumé : Le modem est synchronisé.
Clignotant : Le modem cherche le signal XDSL.
Éteint  : Le modem ne détecte pas de signal.



Configurez votre ordinateur


  1. Cliquez sur le bouton Démarrer de la barre de tâches. Choisissez Panneau de configuration > Connexions réseau.
  2. Double-cliquez sur l’ icône Local Area Connection . La boîte de dialogue "Etat de Local Area Connection" apparaît
  3. Cliquez sur le bouton Propriétés La boîte de dialogue " Propriétés de Local Area Connection " apparaît
  4. Dans la partie supérieure de l’onglet Propriétés de Local Area Connection .Confirmez qu'il y a un nom de carte dans le champ de texte en gris, en dessous de l'étiquette "se connecter en utilisant"Si votre carte ne se trouve pas dans la liste, veuillez contacter l’Administrateur réseau.
  5. Sélectionnez le protocole TCP/IP.Si le Protocole Internet( TCP/IP)' n'apparaît pas dans la liste veuillez contacter votre Administrateur réseau.
  6. Cliquez sur Propriétés. Si vous ne l'avez pas encore fait, nous vous conseillons de bien prendre note de tous vos paramètres comme référence dans le futur.
  7. Cochez la case Obtenir une adresse IP automatiquement
  8. Cochez la case Obtenir les adresses des serveurs DNS automatiquement
  9. Cliquez sur OK pour fermer la fenêtre Propriétés de Local Area Connection
  10. Cliquez sur OK pour fermer la fenêtre Connexions réseau



Configuration avec le browser

Lancez votre navigateur web. Entrez l’adresse "192.168.1.1" comme l’adresse du site web. Par défaut, il n'y a pas de mot de passe pour accèder à l'interface.

Comment installer et configurer ma B-box 2

L’adresse par défaut : 192.168.1.1

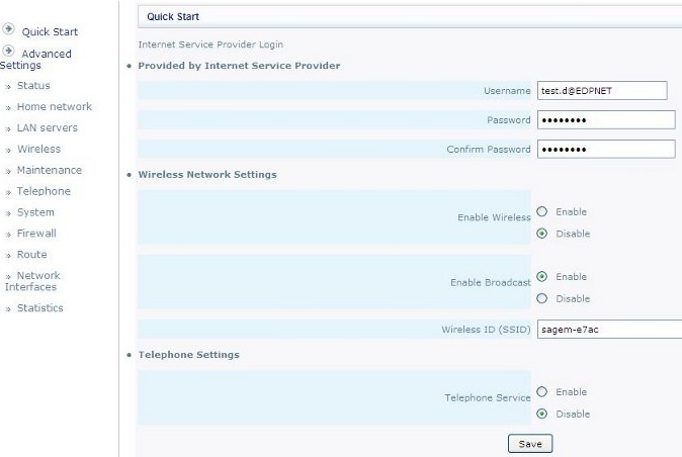

Page Quick Start

Comment installer et configurer ma B-box 2

Voici la première page que vous verrez en vous connectant pour la première fois sur votre B-box 2.

Provided by Internet Service Provider:

Username: Vous devez indiquer votre nom d'utilisateur pour votre connexion xDSL.

Password: Vous devez indiquer votre mot de passe pour votre connexion xDSL.

Confirm Password: Vous devez confirmer votre mot de passe pour votre connexion xDSL.

Wireless Network Settings:

Enable Wireless: Vous pouvez choisir d'activer (Enable) ou de désactiver (Disable) le réseau sans fil. Attention, par défaut, le réseau sans fil est activé.

Enable Broadcast: Vous pouvez choisir de diffuser (Enable) ou de cacher (Disable) le nom de votre réseau sans fil.

Wireless ID (SSID): Vous pouvez définir ici le nom de votre réseau sans fil.

Telephone Settings:

Telephone Service: Vous pouvez activer (Enable) ou désactiver (Disable) le service VOIP. Nous vous conseillons de ne pas l'activer via cette page.

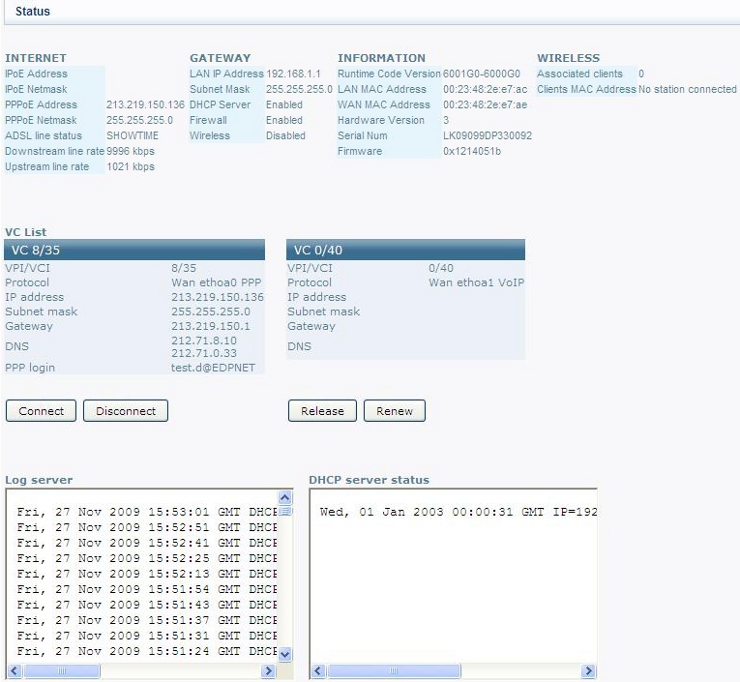

Page Status

Comment installer et configurer ma B-box 2

Une fois que vous avez validé vos données sur la page Quick Start, vous êtes redirigé sur la page Status. Lors de votre prochaine connexion sur l'interface du modem, vous serez aussi redirigé vers cette page. Vous trouverez sur cette page votre adresse IP, la synchronisation de la ligne, le login utilisé, etc.



Page Wireless

Comment installer et configurer ma B-box 2

Via cette page, vous pouvez décider d'activer (Activate) ou de désactiver (Deactivate) la fonction Wifi du modem.

SSID: Ici vous pouvez changer le nom du réseau sans fil..
SSID broadcast: Ici vous pouvez afficher ou cacher votre réseau sans fil.
Channel: Ici vous pouvez modifier le canal (fréquence) wifi.
Security: Ici vous pouvez (et nous vous le conseillons fortement) activer la sécurité du réseau Wifi. Vous pouvez choisir soit le WEP (64 ou 128 bits), soit le WPA.

Page Statistics

Comment installer et configurer ma B-box 2

Cette page vous permet de vérifier la synchronisation de votre ligne, ainsi que l'attenuation et le noise margin (que ce soit en ADSL ou en VDSL). Near End = downstream ; Far End = Upstream

Comment installer et configurer ma B-box 2

Voici ce que vous verrez pour une ligne ADSL

Configurer le VOIP

Afin de pouvoir configurer un compte VOIP, vous devez d'abord suivre les étapes suivantes:

Etape 1

Comment installer et configurer ma B-box 2

Cliquez sur Telephone dans le menu Advanced Settings. Vous y trouverez ces informations:

En haut, les menus suivants: General - Line 0 - Line 1 - Line 2 - SIP call History.

General: Il s'agit de la page vous permettant de configurer votre compte SIP. Il n'est possible de configurer qu'un seul compte SIP.

Line 0 - Line 1 - Line 2: Vous pouvez introduire ici les données fournies par votre fournisseur SIP (numéro de téléphone, nom d'utilisateur, et mot de passe). Vous trouverez plus de précision à ce sujet à l'Etape 5).

SIP call History: Vous pouvez voir les listes des appels reçus / émis depuis votre compte SIP.

Sur cette page indiquez sip.edpnet.be ou voip.edpnet.be en tant que SIP domain, Proxy server et Registrar.

 Pour configurer un compte VOIP EDPnet remplissez les données suivantes:

Interface: BR0
Protocol: SIP
SIP Local Port: 5060
SIP Server:
Server Address: sip.edpnet.be ou voip.edpnet.be
Server Port: 5060
REGISTER Server:
Server Address: sip.edpnet.be ou voip.edpnet.be
Server Port: 5060
Outbound Proxy:
Server Address: sip.edpnet.be ou voip.edpnet.be
Server Port: 5060

Une fois les données correctement introduites, cliquez sur Apply.

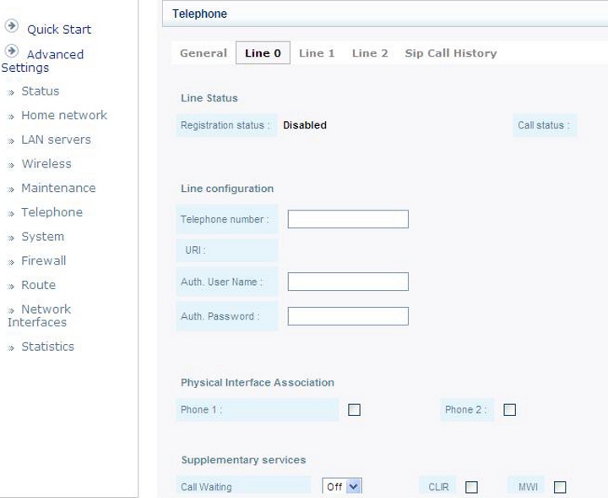

Etape 2

Comment installer et configurer ma B-box 2

Line Status: Vous pouvez voir ici l'état de votre compte SIP (Registration Status):

Désactivé (Disabled).

En cours d'activation (Registering).

Activé (Up).

En erreur (Error).

Line Configuration: Vous devez configurer ici votre numéro de téléphone, votre nom d'utilisateur et votre mot de passe. Ces données vous sont fournies par votre fournisseur SIP. Chez EDPnet, le numéro de téléphone et le nom d'utilisateur sont en général identiques.
Attention, il est obligatoire d'indiquer un numéro de téléphone dans la case Telephone number, sans quoi le compte SIP n'arrivera pas à s'activer.

Physical Interface Association: Vous pouvez indiquer ici pour quel port VOIP du modem le compte doit être actif. Vous pouvez soit choisir uniquement Phone 1 ou Phone 2, ou alors, vous pouvez activer les deux. Cela signifie que si vous branchez votre téléphone dans le port activé, à l'arrière de votre modem, vous pourrez l'utiliser pour émettre et/ou recevoir des appels, en fonction de votre fournisseur SIP.



Comment installer et configurer ma B-box 2

Dans cette partie de l'écran, vous pouvez voir les différents codecs supportés par le modem (Codec List), et décider de l'ordre de priorité (Codec priority). Ces options ne doivent pas être ajustées pour l'utilisation normale.
